Katta maydalagichning kuchlanishi odatda 6kv / 10kv va quvvati 400kv-20000kv.
Katta silliqlash tegirmonining yuqori kuchlanishli sinxron motori sinxron aylanish va yuqori voltli moslashuv printsipi orqali silliqlash tegirmonining 24 -soatlik doimiy og'ir{2}} yuk ishlash talablariga javob berishi mumkin.
Asosiy texnik parametrlar
|
Parametr toifasi |
Maxsus tarkib |
|
Quvvat diapazoni |
Odatda 400kVt - 20,000kVt, turli sanoat stsenariylarining ehtiyojlarini qondirish uchun 1000kVt, 5000kVt, 12000kVt va boshqalar kabi bir nechta quvvat darajalarini qamrab oladi. |
|
Voltaj darajasi |
Odatda 3kV - 11kV, shu jumladan 6kV, 10kV va boshqa asosiy texnik xususiyatlar va foydalanuvchi elektr tarmogʻi talablariga muvofiq sozlanishi mumkin. |
|
Polyaklar soni |
Qutblar soni 4 dan 80 gacha, sinxronlash tezligi esa mos ravishda o'zgaradi (75r/min - 1500r/min). Misol uchun, 4 kutupli vosita 1500r / min (50Hz chastotasi) sinxron tezligiga ega. |
|
Himoya darajasi |
Odatda IP44, IP54 va boshqalar chang, suv tomchilari va boshqa begona narsalarning kirib kelishini oldini oladi va ichki va tashqi sanoat muhitiga moslashadi. |
|
Izolyatsiya klassi |
Ko'pincha F-sinf izolyatsiyasi (haroratning ko'tarilishi B-sinfi sifatida baholanadi), mukammal yuqori{2}}haroratga chidamliligi va izolyatsiyasining barqarorligi, dvigatelning uzoq-vaqt ishonchli ishlashini ta'minlaydi. |
|
Sovutish usuli |
Jumladan, IC01 (tabiiy shamollatish), IC37 (kanal shamollatish), IC81W (suv sovutish) va boshqalar. Suvni sovutish yuqori va pastki suv sovutishga bo'linadi, bu esa yuqori quvvat ishida dvigatelning harorati ko'tarilishini samarali boshqarishi mumkin. |
Strukturaviy xususiyatlar
Baza: cho‘yanga qaraganda ancha yaxshi cho‘zilish va zarba qarshiligiga ega bo‘lgan yuqori quvvatli po‘lat plitalardan (masalan, Q345 seriyali) foydalangan holda payvandlangan po‘lat plitalardan yasalgan. Bundan tashqari, katta silliqlash tegirmonining yuqori kuchlanishli sinxron motorining issiqlik tarqalishini ta'minlagan holda, qovurg'alar va tartib dvigatel kuchi va o'rnatish stsenariysiga muvofiq moslashuvchan tarzda sozlanishi mumkin.
Stator: stator yadrosi bir-biriga laminatlangan 0,5 mm qalinlikdagi past yo'qotilgan kremniy po'lat plitalardan yasalgan bo'lib, kon motorlarida tez-tez ishlatiladigan 0,6 mm silikon po'lat plitalarga nisbatan yo'qotishlarni 20% dan ko'proq kamaytiradi. Laminatsiyalash jarayoni qattiq, kon maydoniga chang kirmaydi, bu esa yadroning bo'shashishiga olib kelishi mumkin.
Yadro blokirovkaga moyil bo'lgan an'anaviy shamollatish usullaridan farqli o'laroq, u orqali o'tadigan radial shamollatish yivi bilan jihozlangan. Issiqlik tarqalishining samaradorligi 40% ga kamayadi, bu stator dizayni elektr xarajatlarini kamaytiradi, uskunaning ishlamay qolish vaqtini kamaytiradi va texnik xizmat ko'rsatish xarajatlarini tejaydi.
Stator bobini ikki qatlamli qatlamli o'rash yoki parallel o'rashni qo'llaydi va izolyatsiya ishlashi va mexanik kuchini oshirish uchun vakuum bosimini singdirish (VPI) bilan ishlov beradi.
Rotor:
1. Magnit qutblar yuqori aniqlik va etarli kuchga ega bo'lgan po'lat plitalar zımbalama texnologiyasi yordamida amalga oshiriladi. Magnit bo'yinturuq bilan mahkam o'rnatish ish paytida tebranish va shovqinni kamaytirishi, rotor barqarorligini yaxshilash, silliqlash mashinasining ishlashi paytida chayqalishni kamaytirish, bilvosita silliqlash aniqligini ta'minlash va uskunaning tebranishidan kelib chiqadigan notekis materiallarni silliqlashdan qochishi mumkin.
2. Magnit qutbli sariqlarning izolyatsiyalash darajasi odatda F darajasini qabul qiladi, u 155 daraja ish haroratiga bardosh bera oladi, izolyatsiyaning qarish xavfini kamaytiradi, bobinning xizmat muddatini oshiradi va o'chirishni parvarish qilish chastotasini kamaytiradi.
3. Moslashtirilgan mil dizaynini qo'llab-quvvatlang, foydalanuvchilar tomonidan qo'shimcha ishlov berish talab etilmaydi, to'g'ridan-to'g'ri pnevmatik debriyajlarga moslashing, uskunani yig'ish davrlarini va moslashish xarajatlarini qisqartiring, foydalanuvchilarning vallar o'zlarini o'zgartirish zaruratini bartaraf etish, uskunani tezda ishlab chiqarishga qo'yish va umumiy o'rnatish samaradorligini oshirish.
Rulman: O'rindiq tipidagi rulmanlarni qabul qilishda ikkita tur mavjud: yog 'halqasi turi yoki kompozit turi, ikkita soqol usuli bilan birlashtirilib, 8000 soatdan ortiq uzluksiz ishlashi mumkin. U silliqlash mashinalarining yuqori yuklanishi va uzoq muddatli ish stsenariylariga- moslasha oladi, rulmanlarning nosozliklari tufayli silliqlash ishlab chiqarish liniyalarida uzilishlarni oldini oladi va uzluksiz ishlab chiqarishni ta'minlaydi.

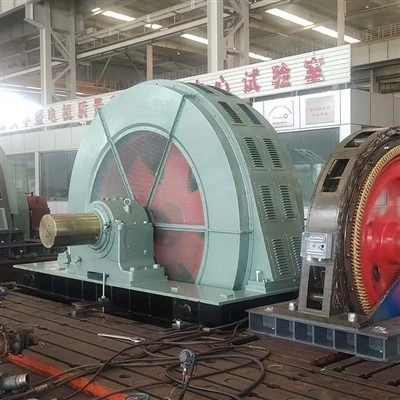

Quyida Milestone Motor tomonidan ishlab chiqarilgan Katta silliqlash tegirmoni yuqori kuchlanishli sinxron motor mavjud
| Model | TDMK400-32/2150 | ||||
| Quvvat | 400 kVt | Tezlik | 187,5 rpm | IP darajasi | IP21 |
| polyaklar | 32 | Chastotasi | 50 Gts | Izolyatsiya darajasi | F |
| Vazifa | S1 | Sovutish | IC01 | O'rnatish | IM7311 |
| Nominal kuchlanish | 6000V | Nominal oqim | 48A | ||
| Qo'zg'alish kuchlanishi | 68V | Qo'zg'alish oqimi | 189A | ||
